6061-T6 vs 6082-T6 vs A356.2 铝合金选材指南：轮毂工程师的材料科学手册
你的轮毂供应商说他用的是”航空级铝合金”——但到底是哪个牌号？力学性能差多少？对你的终端产品意味着什么？
本文从化学成分、晶粒结构、力学性能、疲劳寿命和制造工艺兼容性五个维度，对轮毂行业最常用的三种铝合金进行工程师级别的深度对比——帮助 B2B 采购商和品牌商在选型决策中做到心中有数、谈判有据。
在轮毂行业的 B2B 采购谈判中，”铝合金材质”是一个被反复提及但极少被真正理解的关键变量。几乎每一家中国轮毂工厂都会在报价单上写着”高强度铝合金”或”航空级铝材”，但当你追问具体是哪个牌号——是 6061-T6？6082-T6？还是 A356.2？这三种合金之间的抗拉强度差异有多大？对终端用户的行驶安全意味着什么？——大多数供应商的回答要么含糊其辞，要么直接回避。
这种信息不对称是 B2B 轮毂采购中最危险的灰色地带。一个错误的材料选择，轻则导致轮毂超重影响燃油经济性，重则在极端工况下（如赛道日、高载荷越野）引发 金属疲劳断裂——这是任何品牌商都无法承受的产品责任风险。
本文将用材料科学的第一性原理，彻底拆解这三种铝合金在轮毂应用中的本质差异。读完之后，你将能够在与任何供应商的技术对话中占据主动——因为你比他们更懂材料。
📑 本文导航
第一章：三种铝合金的”身份证”——化学成分与合金体系归属
首先，你必须理解一个最基本的分类逻辑：6061 和 6082 属于变形铝合金（Wrought Alloy），A356 属于铸造铝合金（Casting Alloy）。这不是牌号的差异，这是两个完全不同的材料”物种”。
| 参数 | 6061-T6 | 6082-T6 | A356.2-T6 |
|---|---|---|---|
| 合金体系 | 6xxx 系变形铝合金（Al-Mg-Si） | 6xxx 系变形铝合金（Al-Mg-Si） | 铸造铝合金（Al-Si-Mg） |
| 主要合金元素 | Mg: 0.8-1.2%, Si: 0.4-0.8%, Cu: 0.15-0.4% | Mg: 0.6-1.2%, Si: 0.7-1.3%, Mn: 0.4-1.0% | Si: 6.5-7.5%, Mg: 0.25-0.45%, Fe: ≤0.12% |
| 硅（Si）含量 | 低（0.4-0.8%）——用于析出强化 | 中（0.7-1.3%）——用于析出强化 | 高（6.5-7.5%）——用于提高铸造流动性 |
| T6 热处理 | 固溶处理 530°C → 水淬 → 时效 175°C/8h | 固溶处理 530°C → 水淬 → 时效 175°C/8h | 固溶处理 540°C → 水淬 → 时效 155°C/6h |
| 制造方式 | 锻造（Forging）为主 | 锻造（Forging）为主 | 铸造（Casting）：重力 / 低压 / 差压 |
| 典型轮毂品牌使用 | BBS, HRE, Forgeline, ADV.1 | RAYS (Volk Racing), OZ Racing | 大多数 OEM 原装轮毂、入门级 aftermarket |
关键理解：为什么 A356 的硅含量要高达 6.5-7.5%？这不是因为硅让铝合金”更强”——恰恰相反。A356 中高含量的硅元素的核心功能是提高铸造流动性（Fluidity）。铝硅合金在共晶点（约 12.6% Si）附近具有极佳的流动性，这让熔融的铝液能够填充轮毂模具中那些复杂的辐条截面和薄壁区域，大幅降低缩孔（Shrinkage）和冷隔（Cold Shut）缺陷。换言之，A356 的成分设计是为了”便于制造”而非”追求极限强度”——这是铸造合金与变形合金之间最根本的设计哲学差异。
⚡ Quick Recaps
- 6061 和 6082 是变形铝合金（Wrought），专为锻造设计；A356 是铸造铝合金（Casting），专为铸造设计——两者不是”同一类材料的不同等级”，而是完全不同的材料体系。
- A356 中高达 6.5-7.5% 的硅含量是为了铸造流动性，不是为了强度。理解这一点是判断供应商技术水平的试金石。
- ⚠️ Limitation: 同一牌号的铝合金，不同供应商的实际化学成分会在标准范围内波动，热处理工艺的执行精度也会影响最终性能。因此，采购时务必要求供应商提供每批次的材质证书（Mill Certificate）和热处理记录。
- 商业影响：当你在谈判中能够准确说出”你们的 A356 铁含量控制在多少？0.12% 以下还是 0.2%？”——供应商会立刻意识到你不是一个可以随意糊弄的客户。
第二章：力学性能硬核对比——抗拉强度、屈服强度、延伸率与硬度
化学成分决定了材料的”基因”，但采购商真正关心的是”表现”——即力学性能。以下是三种合金在 T6 状态下的完整力学数据对比：
| 力学指标 | 6061-T6 | 6082-T6 | A356.2-T6 | 指标含义 |
|---|---|---|---|---|
| 抗拉强度 (UTS) | 290-310 MPa | 330-345 MPa | 220-280 MPa | 材料在断裂前能承受的最大拉力 |
| 屈服强度 (0.2% Offset) | 270-276 MPa | 270-310 MPa | 180-220 MPa | 材料开始发生永久变形的应力阈值 |
| 延伸率 | 10-12% | 8-10% | 3-7% | 断裂前的塑性变形能力（越高越”韧”） |
| 布氏硬度 (HB) | 95 HB | 100-105 HB | 75-90 HB | 抵抗局部变形（凹坑/刮伤）的能力 |
| 密度 | 2.70 g/cm³ | 2.71 g/cm³ | 2.68 g/cm³ | 三者几乎相同——轻量化差异来自壁厚而非密度 |
| 强度/重量比排名 | 🥈 第二 | 🥇 第一 | 🥉 第三 | 相同载荷下，6082 可以做到最轻 |
数据解读：这些数字对你的轮毂意味着什么？
1. 抗拉强度（UTS）差异的实际影响：6082-T6 的 UTS（330-345 MPa）比 A356.2-T6（220-280 MPa）高出 30-55%。这意味着在满足相同的 JWL 弯曲疲劳测试标准（725kg 载荷 × 900,000 转）的前提下，锻造 6082 轮毂的轮辐截面积可以做到比铸造 A356 轮毂薄 30-40%——这直接转化为 3-5 公斤的单轮减重。对于高性能车辆而言，四轮合计 12-20 公斤的 非簧载质量（Unsprung Mass）削减，意味着显著的加速响应提升和制动距离缩短。
2. 延伸率（Elongation）差异的安全含义：6061-T6 的延伸率（10-12%）是 A356.2-T6（3-7%）的约 2 倍。延伸率衡量的是材料在断裂前能”拉长”多少——通俗地说，就是材料的”韧性”。高延伸率意味着：当轮毂在行驶中遭受突然冲击（如高速过坑洞）时，锻造合金轮毂会先变形吸能，给驾驶者留出反应时间；而低延伸率的铸造合金轮毂更容易发生脆性断裂——瞬间碎裂，毫无预警。
3. 为什么密度几乎相同，但轮毂重量差异巨大？三种合金的密度都在 2.68-2.71 g/cm³ 之间，差异不到 1%。真正导致轮毂重量差异的不是”材料更轻”，而是”材料更强所以可以用更少”。锻造合金的更高强度允许工程师在设计时削减壁厚和辐条截面——用更少的材料达到相同的结构安全系数。这才是”轻量化”的真正含义。
⚡ Quick Recaps
- 6082-T6 在 UTS、屈服强度和硬度三个维度上全面领先，是三种合金中强度/重量比最优的选项——这就是 RAYS Volk Racing 选择它作为赛事级轮毂材料的原因。
- 6061-T6 的延伸率（10-12%）最高，提供最优的韧性和抗冲击安全性——适合需要兼顾性能与日常通勤的 aftermarket 轮毂。
- A356.2-T6 在绝对强度上显著弱于两种锻造合金，但其卓越的铸造流动性使其成为大批量 OEM 轮毂的不二之选。
- ⚠️ Limitation: 上表中的力学数据为行业典型值范围。实际性能受锻压比、热处理温度控制精度（±5°C 的波动可导致 10% 的强度差异）和原材料纯度影响显著。务必要求供应商提供第三方检测机构出具的力学性能报告，而非工厂自检数据。
第三章：疲劳寿命与微观缺陷——为什么铸造轮毂更容易”猝死”？
力学性能表格上的数据是”静态”的——它告诉你材料在一次拉伸中能承受多大的力。但轮毂在实际使用中面临的是循环载荷：每一次车轮旋转，轮辐根部都会经历一次弯曲应力的加载-卸载-再加载循环。一个轮毂在其生命周期中可能要经历 数亿次这样的应力循环。决定轮毂是否会在第 500 万次还是第 5000 万次循环时断裂的，不是抗拉强度，而是疲劳极限（Fatigue Limit）。
1. 铸造 A356 的”阿喀琉斯之踵”：气孔与缩松
铸造工艺不可避免地会在轮毂内部残留微观缺陷——主要是气孔（Porosity）和缩松（Shrinkage Cavity）。这些缺陷是铝液在凝固过程中溶解气体析出和体积收缩的必然产物。即使是最先进的低压铸造（LPDC）工艺，也只能将气孔率控制到 0.5-2%，而无法彻底消除。
这些微观缺陷的致命性在于：它们是疲劳裂纹的天然”萌生源”。在循环载荷作用下，应力会在气孔边缘产生极端集中（应力集中系数可达 3-5 倍），裂纹从气孔边缘萌生，然后沿着铸造组织中的枝晶（Dendrite）间界面扩展，最终导致轮毂在没有任何外观变形预警的情况下突然断裂。这就是铸造轮毂”猝死”事故的材料科学根源。
2. 锻造合金为什么疲劳性能碾压铸造？
锻造工艺（8,000-10,000 吨级锻压）对材料微观结构产生了两个根本性的改变：
- 缺陷闭合：巨大的锻压力将铝坯内部的气孔和缩松物理性地压扁、焊合，使材料内部密度接近理论值（>99.5%），从根源上消灭了疲劳裂纹的萌生位点。

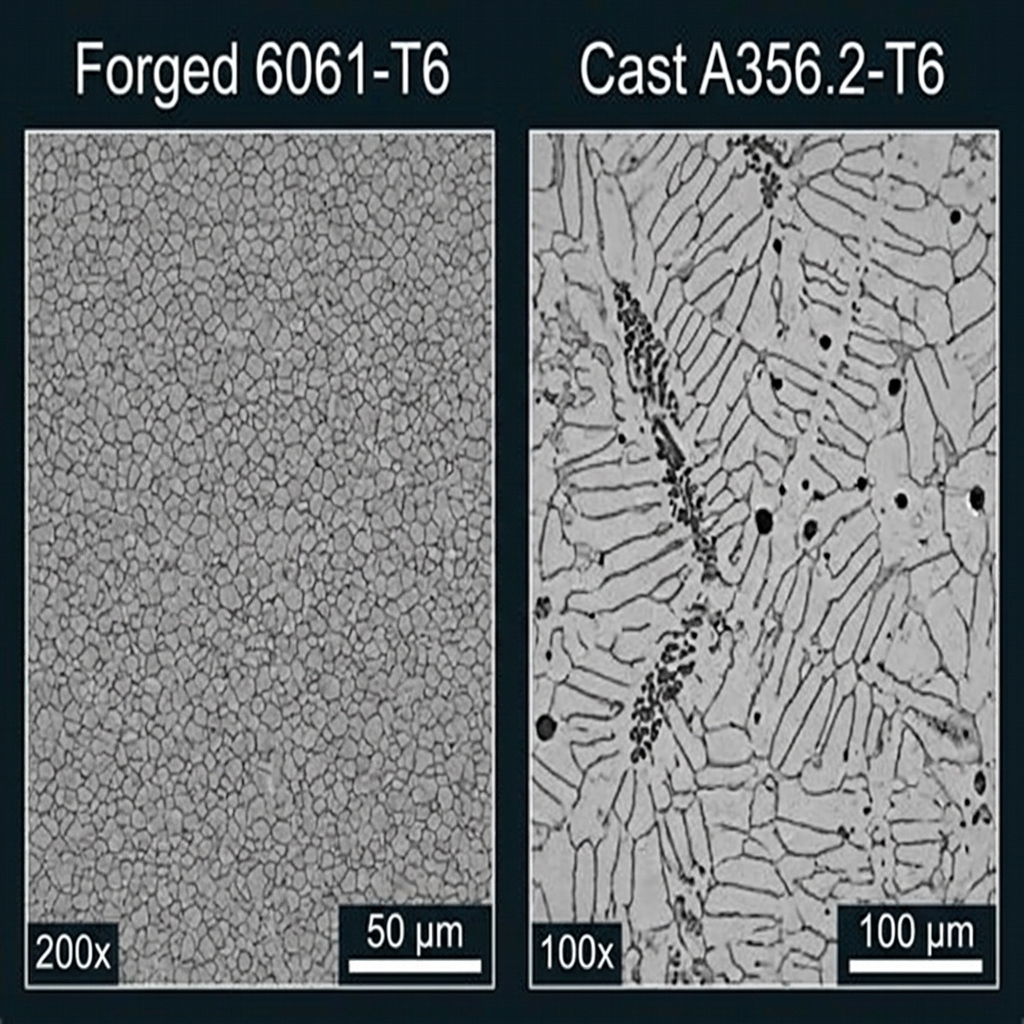

- 晶粒细化与流线控制：锻压产生的塑性变形将粗大的铸态枝晶破碎为细小的等轴晶（Equiaxed Grain），并形成沿受力方向排列的金属流线（Grain Flow）。细晶组织的晶界面积更大，能有效阻碍裂纹扩展路径，显著提高疲劳极限。
实际效果：同等应力水平下，锻造 6061-T6 轮毂的疲劳寿命通常是铸造 A356.2-T6 轮毂的 3-10 倍。这就是为什么赛事级轮毂（如 FIA 认证的赛车轮毂）几乎 100% 使用锻造工艺——因为赛场上的极端载荷循环容不得任何微观缺陷的存在。
⚡ Quick Recaps
- 铸造 A356 轮毂的内部气孔和缩松是疲劳裂纹的天然萌生源——这是铸造轮毂”无预警断裂”事故的材料科学根源。
- 锻造工艺通过缺陷闭合和晶粒细化，将疲劳寿命提升至铸造的 3-10 倍。
- ⚠️ Limitation: 旋压铸造（Flow Forming）是介于铸造和锻造之间的折中工艺——它通过对铸造毛坯的轮辋部分进行旋压拉伸，局部改善了轮辋区域的微观组织密度，但轮心（Hub）和轮辐（Spoke）区域仍保留铸态组织的固有缺陷。因此旋压铸造轮毂的疲劳性能优于纯铸造，但仍显著低于全锻造轮毂。
- 商业影响：如果你的品牌定位是高性能 aftermarket（MSRP > $500/轮），使用铸造 A356 是一个巨大的品牌风险——一旦发生疲劳断裂事故，品牌声誉的损失将远超锻造合金的成本增量。
第四章：制造工艺兼容性——锻造、铸造、旋压各自适配哪种合金？
选择铝合金牌号不能脱离制造工艺——因为每种合金的微观特性决定了它只能（或最适合）被特定工艺加工。热处理（Heat Treatment）条件、锻造（Forging）温度窗口、旋压（Flow Forming）变形量——每个工艺参数都与合金牌号紧密耦合。以下是完整的工艺-材料适配矩阵：
| 制造工艺 | 首选合金 | 原因 | 典型单轮成本（20寸） |
|---|---|---|---|
| 锻造（Forging） | 6061-T6 / 6082-T6 | 变形铝合金具备优异的热塑性变形能力，能在锻压过程中充分流动填充模腔并细化晶粒 | $350-$800 |
| 重力铸造（Gravity Casting） | A356.2-T6 | 高硅含量提供卓越的铸造流动性，适合复杂造型但单位成本最低 | $60-$120 |
| 低压铸造（LPDC） | A356.2-T6 | 低压充型减少气孔率，比重力铸造密度更高、强度更优 | $80-$160 |
| 旋压铸造（Flow Forming） | A356.2-T6（铸造毛坯） | 先铸后旋，轮辋区域被旋压拉伸后接近锻造级密度，兼顾成本与性能 | $120-$250 |
| 2/3片式模锻组装 | 6061-T6（各片独立锻造） | 可拆卸结构允许定制不同宽度和 ET，维修便利，但气密性依赖 O-ring | $500-$1,200 |
关键警示：不要用铸造合金做锻造轮毂。我们在行业中偶尔会见到某些小型工厂声称”用 A356 做锻造轮毂”。这在冶金学上是站不住脚的——A356 的高硅含量（6.5-7.5%）导致其塑性变形能力极差（延伸率仅 3-7%），在高吨位锻压下极易产生边裂（Edge Cracking）和内部开裂。如果你的供应商声称用 A356 做锻造轮毂，这要么是虚假宣传（实际是铸造或旋压），要么是一个严重的质量隐患。
⚡ Quick Recaps
- 合金与工艺必须匹配：6061/6082 → 锻造；A356 → 铸造/旋压。用错合金等于在材料最薄弱的维度上施加最大的应力。
- 旋压铸造（Flow Forming）是性价比最优的折中方案——铸造成本 + 接近锻造的轮辋密度，但轮心区域仍有铸造固有缺陷。
- ⚠️ Limitation: 上表成本仅为行业参考区间，实际价格受订单量、表面处理工艺、尺寸规格和模具分摊影响显著。建议在比价时要求供应商拆分报价（材料成本 / 加工成本 / 表面处理 / 模具分摊），以便精准评估。
第五章：采购决策矩阵——按应用场景选合金的终极指南
| 应用场景 | 推荐合金 + 工艺 | 选型理由 | 目标 MSRP/轮 |
|---|---|---|---|
| 赛事竞技 / Track Day | 6082-T6 锻造 | 最高强重比 + 最优疲劳寿命，满足 FIA/SFI 极端载荷要求 | $800-$2,000+ |
| 高端 Aftermarket 改装 | 6061-T6 锻造 | 强度与韧性兼优，CNC 加工性更好便于复杂造型，品牌溢价空间大 | $500-$1,200 |
| 中端 Aftermarket | A356.2 旋压铸造 | 铸造成本 + 接近锻造的轮辋性能，性价比最优的”准高端”定位 | $200-$450 |
| OEM 原装配套 | A356.2 低压铸造 | 大批量生产效率最高，成本可控，满足主机厂的载荷和耐久性标准 | $80-$180 |
| SUV / 越野 / 重载 | 6061-T6 锻造 或 A356.2 低压铸造（加厚设计） | 高载荷工况需要更高的安全系数。预算允许选锻造，成本敏感选加厚铸造 | $150-$800 |
| 新能源 EV 专用 | 6061-T6 锻造（推荐）或 A356.2 旋压 | EV 整备质量大 + 瞬时扭矩高，对轮毂的载荷和轻量化要求更苛刻 | $200-$600 |
Frequently Asked Questions
Q: 供应商说他们的铸造轮毂通过了 JWL 测试，是不是说明 A356 铸造已经”够用”了？
A: JWL 测试是一个通过/不通过的”及格线”标准，不是性能上限指标。通过 JWL 仅意味着轮毂满足了最低安全要求。但”刚好及格”和”远超标准”之间的安全余量差异巨大——锻造 6061-T6 轮毂的疲劳寿命通常是 JWL 标准要求的 5-10 倍，而铸造 A356 轮毂可能只有 1.5-3 倍。在极端工况（赛道日、重载越野、高速公路爆胎后的持续行驶）下，这个安全余量的差异就是”安全到达”和”轮毂断裂失控”的区别。
Q: 6061-T6 和 6082-T6 之间怎么选？价格差多少？
A: 6082-T6 的绝对强度更高（UTS 高出约 10-15%），但 6061-T6 的综合性能更均衡——延伸率更高（韧性更好）、CNC 可加工性更优（适合复杂多辐条造型）、焊接性也更好（适合 2/3 片式结构）。价格方面，两者的原材料差异不大（6082 坯料贵约 5-8%），但 6061 在后续 CNC 加工阶段的效率更高，综合成本差异通常在 3-5% 以内。建议：赛事/极限性能选 6082，街道改装/品牌产品选 6061。
Q: 如何验证供应商声称的合金牌号是否属实？
A: 三步验证法：① 要求供应商提供铝坯的原始材质证书（Mill Certificate），确认化学成分符合对应牌号的标准范围；② 要求提供 T6 热处理的炉温记录曲线（Time-Temperature Profile），核实固溶温度、淬火介质和时效参数是否规范；③ 对于关键订单，可以委托第三方检测机构（如 SGS、TÜV、BV）对成品轮毂进行光谱分析（OES）和力学性能检测，费用通常在 $300-$500/批次。
Q: 碳纤维轮毂会取代铝合金轮毂吗？
A: 短期内不会。碳纤维增强聚合物（CFRP）轮毂在轻量化方面确实碾压铝合金（同等强度下重量仅为铝的 40-50%），但其成本（$3,000-$8,000/轮）、批量生产效率和损伤容限（碳纤维受冲击后的隐性分层损伤难以目视检测）限制了其在大批量市场的应用。目前碳纤维轮毂仅在超跑和顶级赛车领域有小批量应用（如 Porsche 911 Turbo S 选装碳纤维轮毂套件）。对于 B2B 轮毂采购商而言，铝合金在未来 5-10 年内仍将是绝对主流。
Q: “航空级铝合金”是一个有意义的技术描述吗？
A: 严格来说，”航空级”不是一个标准化的技术术语——它在轮毂行业中更多是一个营销用语。真正在航空航天中广泛使用的是 7075-T6（Al-Zn-Mg-Cu 系，抗拉强度高达 570 MPa），而非轮毂行业常用的 6061 或 6082。不过，6061-T6 确实被用于部分航空非结构件和无人机框架，因此”航空级”这个说法不算完全虚假，但具有误导性——因为它暗示了一种实际上并不存在的性能等级背书。当供应商使用这个词时，直接追问”具体是哪个牌号？”才是正确的采购态度。
💡 Final Take
铝合金选材是轮毂采购中最容易被”忽悠”的技术环节——因为绝大多数采购商不具备材料科学背景，只能被动接受供应商的话术。本文给你提供了一套从化学成分到疲劳寿命的完整技术武装：6082-T6 是强度之王（赛事级），6061-T6 是综合冠军（高端 aftermarket），A356.2-T6 是成本之选（OEM/中端 aftermarket）。记住一个铁律：合金牌号决定了你产品的性能上限和安全底线。不要让供应商用”高强度铝合金”五个字糊弄过去——追问牌号、索要材质证书、必要时送第三方检测。你对材料的理解深度，决定了你在采购谈判中的议价权重。
